Поворотный затвор 32ч306р

32ч306р – дисковый поворотный затвор с приводом, предназначенный для эксплуатации в водопроводах с температурой среды от -30 до +100 градусов по Цельсию. Максимальное давление системы для указанной модели составляет 1 МПа.

Основная функция устройства заключается в отсекании потока жидкости, что необходимо для обеспечения нормального технологического цикла. Дисковый затвор с приводом перекрывает проходное сечение посредством вращения запорного дискообразного элемента, который в открытом положении располагается параллельно и создает минимальное сопротивление потоку.

Данное устройство может выступать не только в роли запорной арматуры, но и регулирующей. С помощью изменения угла поворота регулирующий дисковый затвор 32ч306р может изменять расход рабочего вещества, обеспечив требуемую интенсивность потока.

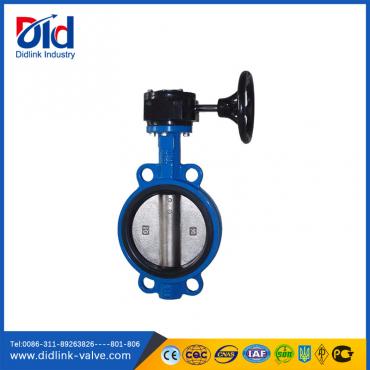

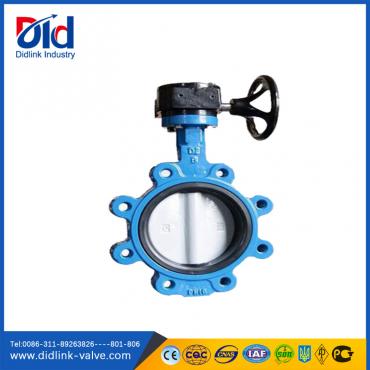

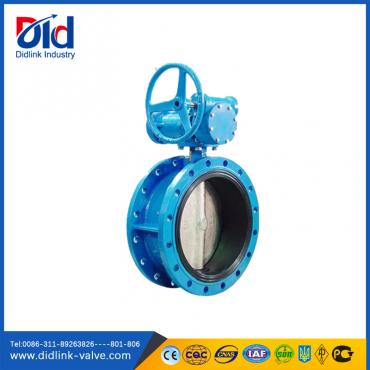

Одна из особенностей модели кроется в наличии в конструкции специального червячного редуктора. Последний существенно упрощает вращение запорного элемента, заметно ускоряя процесс. Дело в том, что 32ч306р – это дисковый поворотный затвор Ру10, характеризующийся большим диаметром проходного сечения (Ду500 – Ду800). Соответственно, конструкция затвора является достаточно массивной, что требует больших усилий от оператора.

Материал корпуса 32ч306р

Для любой запорной арматуры, работающей в составе водопроводов, принципиальное значение имеет материал корпуса. Дисковый поворотный затвор 32ч306р оснащен корпусом из специального высокопрочного чугуна. Этот материал обладает очень важными свойствами, включая:

коррозионную стойкость;

долговечность;

механическую прочность.

Важный плюс чугуна – невысокая стоимость. Учитывая габариты корпуса затвора 32ч306р, данный фактор существенно влияет на итоговую стоимость всей конструкции и выходит на первый план.
